TYREN BÁT CHUỒN

Cấu tạo của bộ ty ren và bát chuồn

Một bộ hoàn chỉnh ty ren bát chuồn thường gồm:

1. Một thanh ty ren có chiều dài phù hợp với kích thước cấu kiện.
2. Hai bát chuồn đồng bộ với đường kính và bước ren của ty.
3. Ống gen, côn chống thấm hoặc phụ kiện bảo vệ ty nếu phương án thi công yêu cầu.
4. Thanh nẹp, xà gồ hoặc hệ gông để phân bố lực siết lên bề mặt cốp pha.

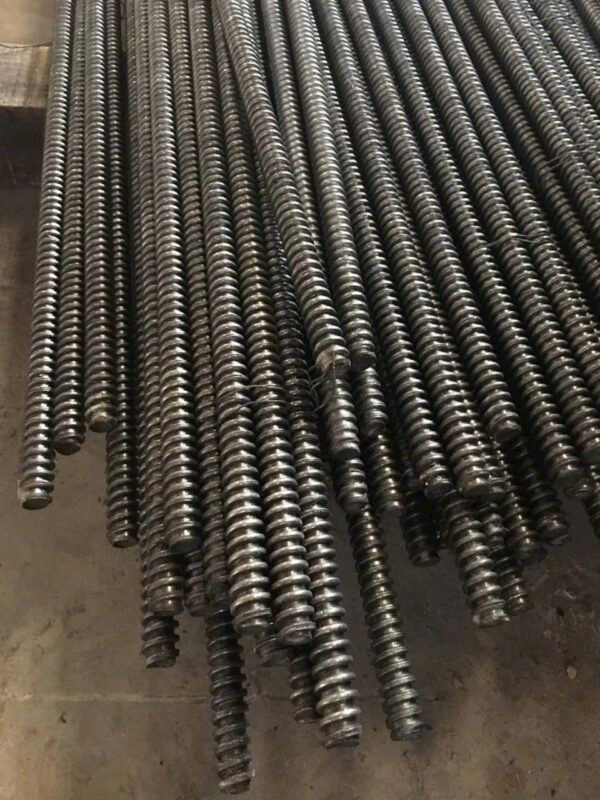

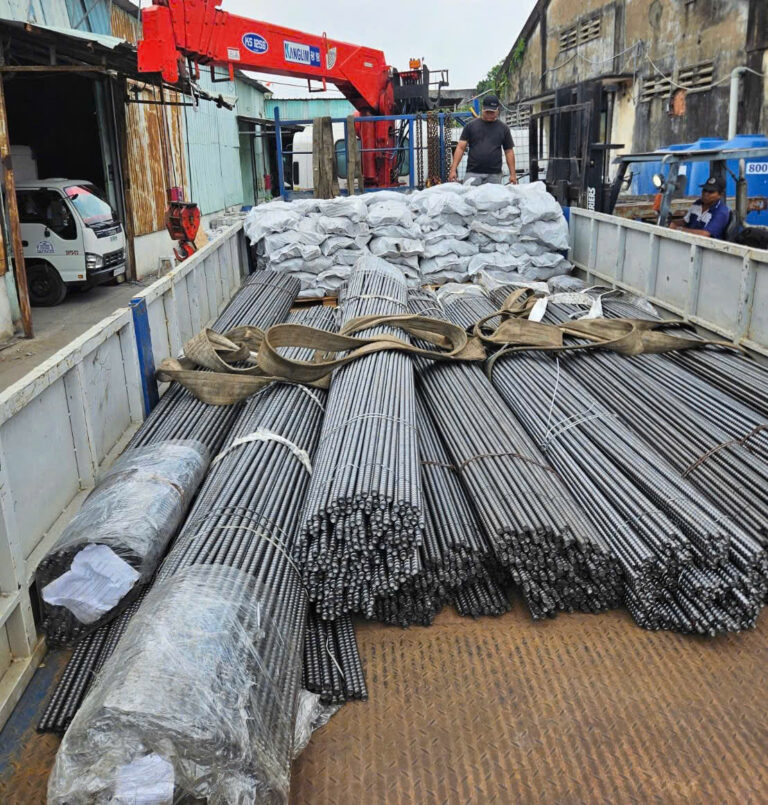

Ty ren

Ty ren là thanh thép dài, trên thân được tạo ren để bát chuồn có thể di chuyển và siết tại vị trí cần thiết.

Các thông số cần quan tâm gồm:

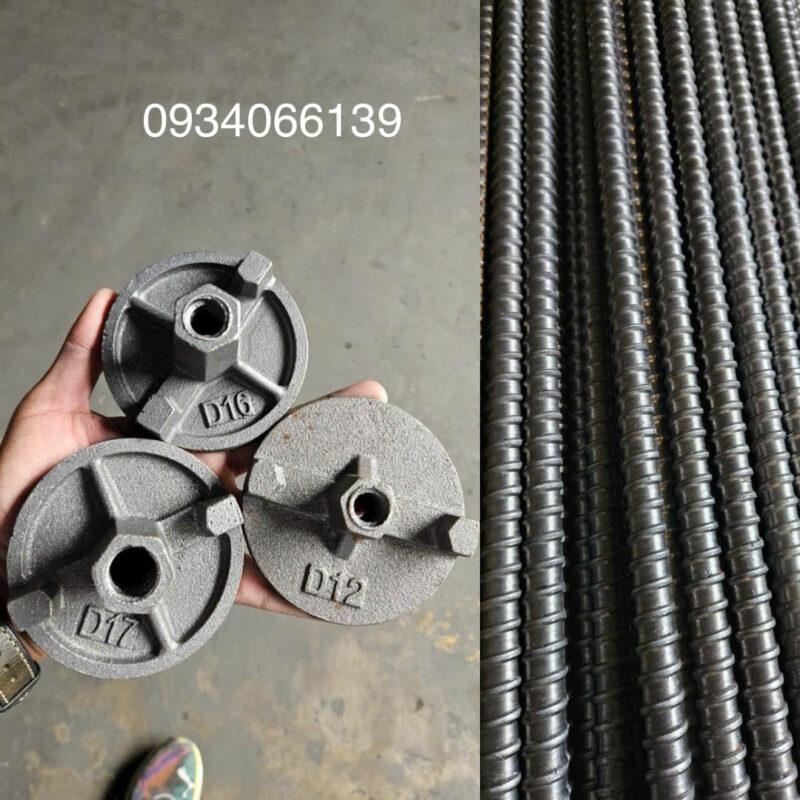

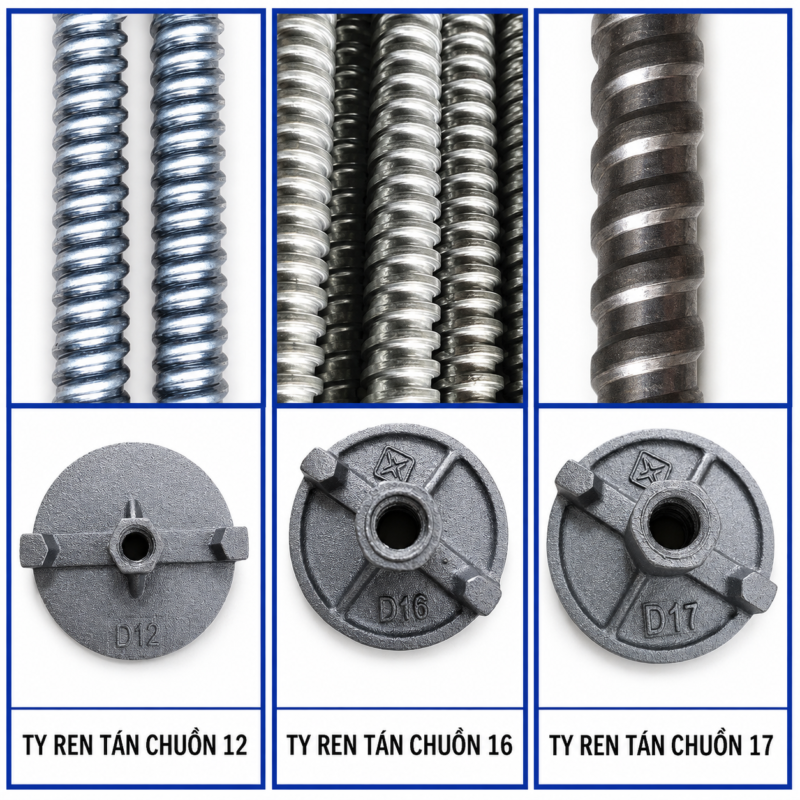

• Đường kính hoặc tên hệ ty: D12, D16, D17.
• Dạng ren: ren vuông, ren thô hoặc ren suốt hệ mét.
• Bước ren.
• Chiều dài thanh.
• Khối lượng trên mét.
• Vật liệu và cơ tính thép.
• Bề mặt hàng đen hoặc mạ bảo vệ.
• Tiết diện hữu hiệu tại chân ren.

Chiều dài thông dụng thường được cung cấp theo cây 1 m, 2 m hoặc 3 m. Một số nhà cung cấp nhận cắt theo kích thước thực tế của công trình.

Cần lưu ý rằng ký hiệu D12, D16 và D17 trên thị trường đôi khi là tên gọi thương mại của từng hệ sản phẩm, không phải lúc nào cũng phản ánh chính xác đường kính đo tại mọi vị trí trên thanh. Vì vậy, không nên chỉ dựa vào tên gọi để đặt hàng.

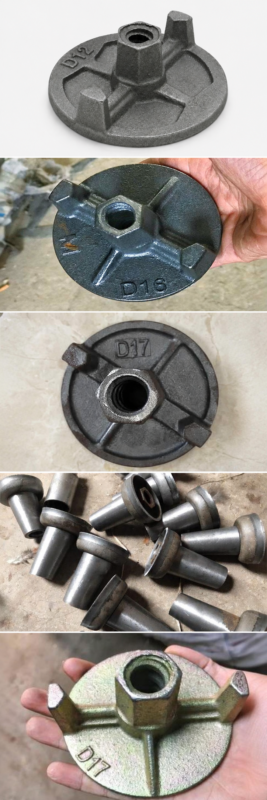

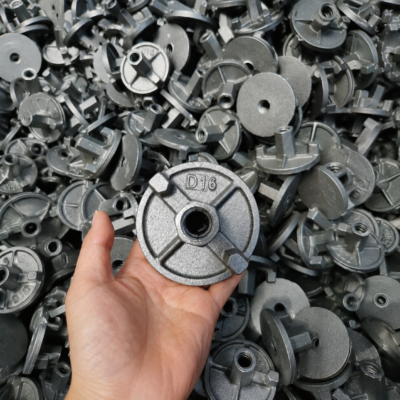

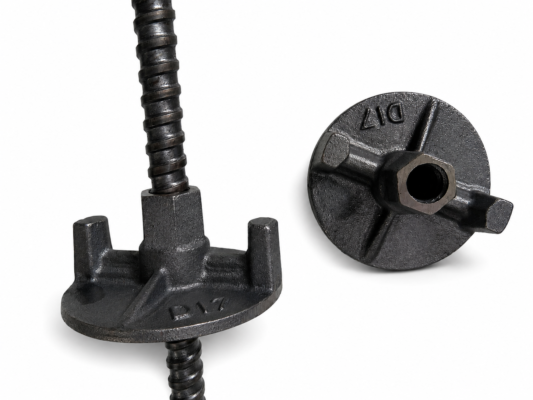

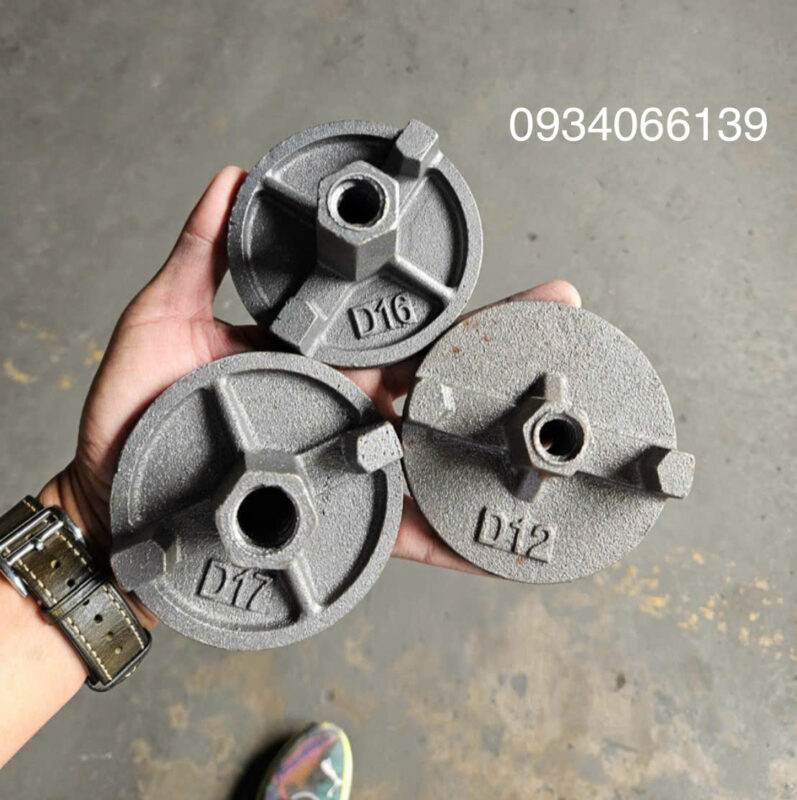

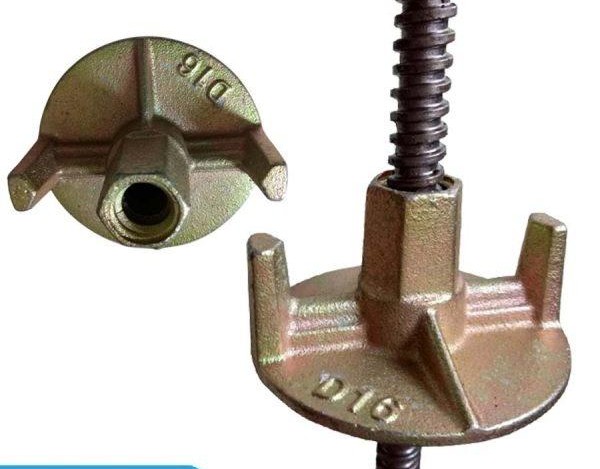

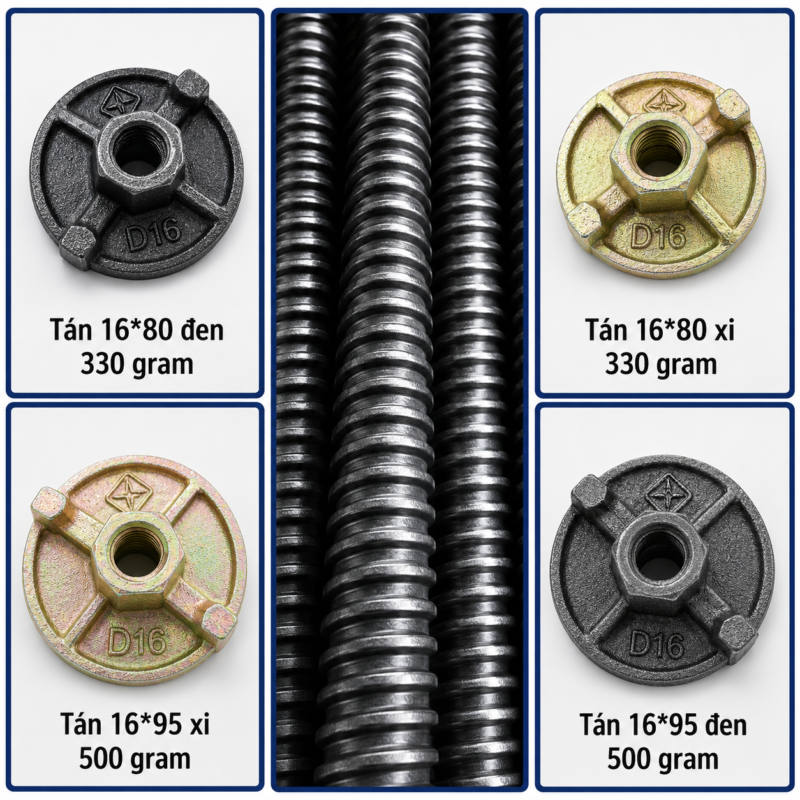

Bát chuồn

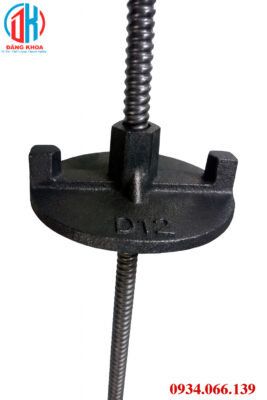

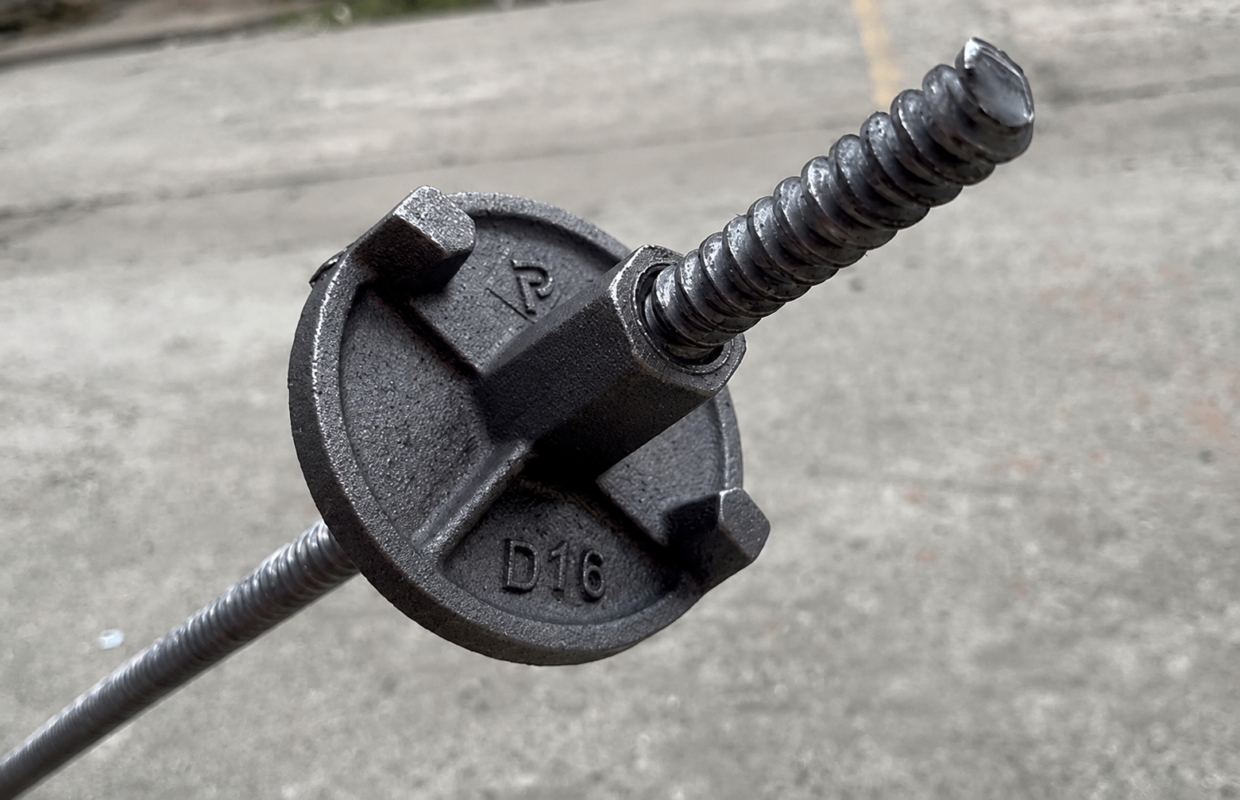

Bát chuồn là chi tiết được vặn vào hai đầu ty ren để siết giữ hệ cốp pha. Sản phẩm có phần thân ren ở giữa và các cánh nhô ra bên ngoài, giúp công nhân thao tác bằng tay hoặc dụng cụ phù hợp.

Một số thông số quan trọng của bát chuồn gồm:

• Hệ ren tương thích.
• Đường kính mặt tỳ.
• Khối lượng sản phẩm.
• Vật liệu chế tạo.
• Chất lượng phần ren bên trong.
• Bề mặt đen hoặc mạ kẽm.
• Tình trạng nứt, rỗ hoặc biến dạng của thân bát.

Bát chuồn phải ăn ren đều, vặn trơn và không bị lắc quá mức trên thanh ty. Bát chuồn có kích thước danh nghĩa giống nhau nhưng khác bước ren vẫn có thể không lắp được hoặc chỉ ăn một phần ren.

Phân biệt ren vuông và ren suốt

Ty ren vuông thường được sử dụng trong hệ cốp pha nhờ bước ren tương đối lớn, thao tác tháo lắp nhanh và phù hợp với bát chuồn chuyên dụng.

Ty ren suốt hệ mét thường có dạng ren tam giác, bước ren nhỏ hơn và được sử dụng trong nhiều ứng dụng liên kết cơ khí, treo đỡ hoặc lắp đặt thiết bị. Loại này thường đi kèm đai ốc hệ mét thay vì bát chuồn ren vuông.

Hai hệ sản phẩm có thể có đường kính danh nghĩa gần giống nhau nhưng khác:

• Hình dạng biên dạng ren.
• Bước ren.
• Góc ren.
• Tiết diện chịu lực.
• Loại đai ốc hoặc bát ren đi kèm.
• Phương pháp xác định tải trọng.

Khi nào dùng ren vuông?

Ty ren vuông phù hợp khi công trình cần:

• Tháo lắp cốp pha nhiều lần.
• Siết nhanh trên chiều dài lớn.
• Dùng đồng bộ với bát chuồn.
• Làm việc trong môi trường công trường có bụi, vữa và bê tông.
• Tạo hệ liên kết xuyên qua hai mặt cốp pha.

Khi lựa chọn, cần kiểm tra ren có đều không, phần chân ren có bị nứt hay dập không và bát chuồn có di chuyển ổn định trên toàn bộ chiều dài thanh hay không.

Lưu ý thay thế giữa các hệ ren

Không nên thay bát chuồn D16 bằng bát D17 hoặc dùng đai ốc ren suốt cho ty ren vuông chỉ vì có thể vặn được vài vòng đầu.

Một liên kết chỉ được xem là phù hợp khi:

• Đúng biên dạng ren.
• Đúng bước ren.
• Ăn ren đủ chiều dài.
• Không có độ rơ bất thường.
• Có tài liệu hoặc xác nhận kỹ thuật tương thích.
• Đáp ứng tải trọng của phương án thi công.

Lắp ghép không đồng bộ có thể tạo cảm giác đã siết chặt nhưng thực tế lực chỉ tập trung trên một số vòng ren, làm tăng nguy cơ tuôn hoặc phá hỏng ren khi chịu tải.

CÔNG TY ĐĂNG KHOA
Hotline/Zalo: 0907.139.845

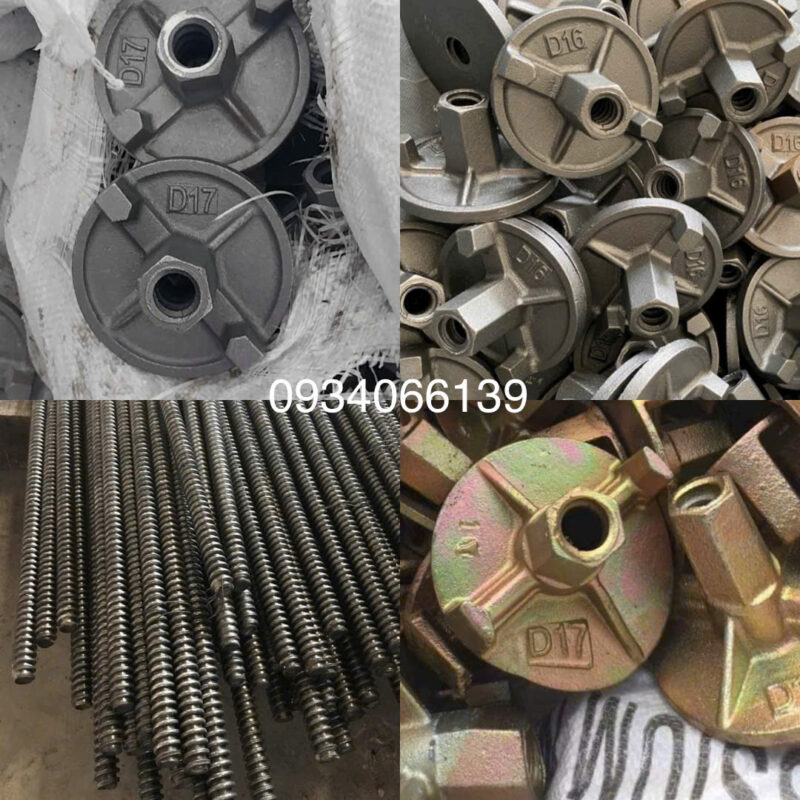

Sản phẩm: Ty ren bát chuồn D12, Ty ren bát chuồn D16, Ty ren bát chuồn D17
Khu vực cung cấp: TP.HCM và các tỉnh lân cận

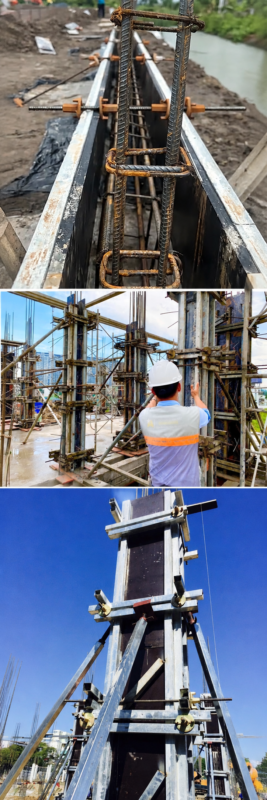

Ứng dụng trong thi công cốp pha và ván khuôn

Ty ren bát chuồn hoạt động như một phần của hệ liên kết cốp pha, không phải một chi tiết độc lập. Hiệu quả của bộ ty còn phụ thuộc vào chất lượng ván khuôn, nẹp, xà gồ, gông, khoảng cách liên kết và trình tự đổ bê tông.

Cốp pha cột

Trong cốp pha cột, ty ren và bát chuồn giúp:

• Giữ hai mặt cốp pha đối diện.
• Hạn chế phình thành cột.
• Duy trì kích thước tiết diện.
• Tăng độ ổn định cho hệ gông.
• Hỗ trợ căn chỉnh trước khi đổ bê tông.

Vị trí ty phải được bố trí đồng đều. Những khu vực gần chân cột thường chịu áp lực bê tông tươi lớn hơn nên không nên bố trí theo cảm tính.

Trước khi đổ bê tông cần kiểm tra:

• Ty có bị cong không.
• Bát chuồn đã ăn đủ ren chưa.
• Hai đầu có được siết cân bằng không.
• Gông và nẹp có tiếp xúc đầy đủ không.
• Cốp pha có bị lệch tim không.

Cốp pha tường

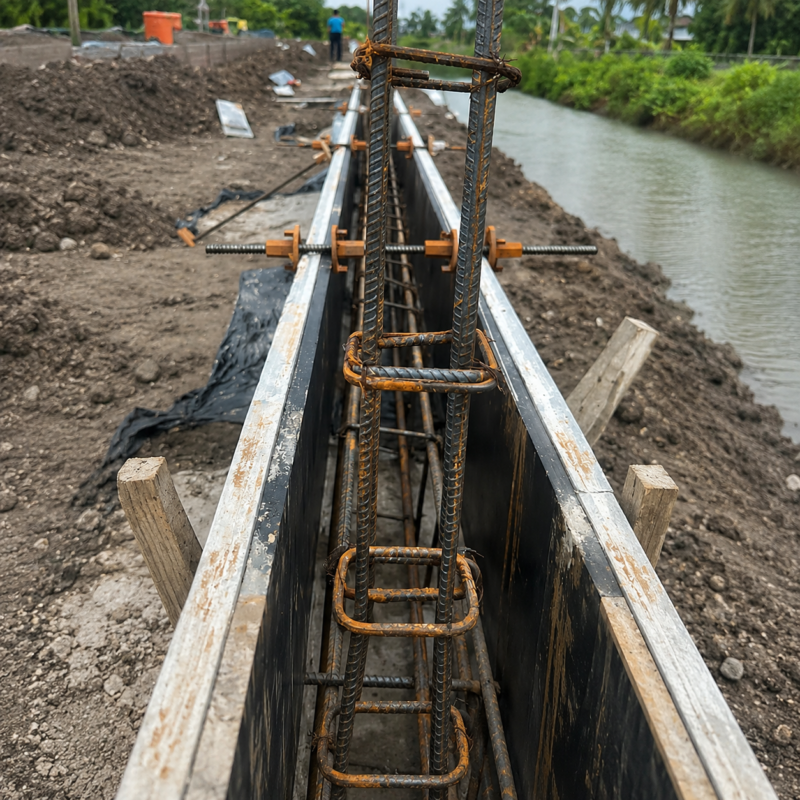

Với cốp pha tường hoặc vách, ty ren thường xuyên qua hai mặt ván khuôn và được bảo vệ bằng ống gen. Hai đầu thanh được siết bằng bát chuồn để giữ chiều dày cấu kiện.

Các phụ kiện có thể đi kèm gồm:

• Ống gen nhựa.
• Côn nhựa.
• Côn thép.
• Vòng đệm.
• Nẹp thép hoặc xà gồ.
• Phụ kiện chống thấm tại vị trí xuyên tường.

Đối với tường bể nước, tầng hầm hoặc hạng mục chống thấm, cần có giải pháp xử lý lỗ ty riêng. Không nên chỉ rút ty rồi trám bề mặt mà không tuân thủ chi tiết chống thấm được phê duyệt.

Cốp pha dầm sàn

Ty ren bát chuồn có thể được dùng tại thành dầm cao, vị trí liên kết hai mặt cốp pha hoặc một số cấu tạo đặc biệt của hệ ván khuôn.

Việc dùng ty trong dầm sàn cần xem xét:

• Chiều cao thành dầm.
• Khoảng cách xà gồ.
• Vị trí cốt thép.
• Khả năng tháo ty.
• Yêu cầu hoàn thiện bề mặt bê tông.
• Biện pháp xử lý lỗ xuyên sau khi tháo.

Không nên khoan hoặc bố trí ty tùy tiện tại vị trí có cốt thép dày, ống kỹ thuật hay yêu cầu chống thấm đặc biệt.

Các lỗi lắp đặt thường gặp

Trượt ren

Trượt ren xảy ra khi bát chuồn quay nhưng không còn tạo được lực siết ổn định.

Nguyên nhân thường gặp:

• Bát và ty khác bước ren.
• Ren bị mòn sau nhiều lần sử dụng.
• Bát chuồn bị nứt hoặc biến dạng.
• Ty có đường kính lõi nhỏ.
• Ren bị bám nhiều bê tông.
• Siết bằng lực quá lớn.
• Chỉ có một số vòng ren tiếp xúc.

Khi phát hiện trượt ren, cần loại bộ phụ kiện khỏi vị trí chịu lực và thay bằng sản phẩm đồng bộ. Không nên hàn cố định bát vào ty như một giải pháp chữa cháy nếu chưa có biện pháp kỹ thuật được chấp thuận.

Lệch tâm

Lệch tâm xảy ra khi ty không vuông góc tương đối với hai mặt cốp pha hoặc lực siết không truyền đều qua nẹp và gông.

Hậu quả có thể gồm:

• Cốp pha bị kéo lệch.
• Bát chuồn tỳ không đều.
• Ty bị uốn.
• Lực tập trung vào mép bát.
• Sai kích thước cấu kiện.

Để hạn chế, cần bố trí lỗ xuyên thẳng hàng, dùng nẹp đủ cứng và siết hai đầu theo từng bước.

Siết quá lực

Siết càng mạnh không đồng nghĩa với liên kết càng an toàn. Siết quá lực có thể:

• Làm hỏng chân ren.
• Gây nứt bát chuồn.
• Ép biến dạng nẹp hoặc ván khuôn.
• Làm sai kích thước cấu kiện.
• Tạo ứng suất ban đầu không cần thiết trong thanh ty.

Cần siết đủ để các bộ phận tiếp xúc ổn định và hệ cốp pha đạt kích thước yêu cầu. Tránh dùng ống nối dài để tăng lực siết một cách không kiểm soát.

Cách chọn ty ren bát chuồn đúng nhu cầu

Lựa chọn đúng sản phẩm bắt đầu từ yêu cầu thi công, không bắt đầu từ mức giá thấp nhất.

Chọn theo tải trọng

Để chọn theo tải trọng, cần xác định:

1. Áp lực bê tông tươi lên cốp pha.
2. Chiều cao mỗi đợt đổ.
3. Tốc độ đổ bê tông.
4. Độ sụt và tính chất hỗn hợp bê tông.
5. Khoảng cách giữa các thanh ty.
6. Khoảng cách giữa nẹp và gông.
7. Khả năng chịu lực của ván khuôn.
8. Tải làm việc cho phép của bộ ty ren bát chuồn.

Không nên chỉ kiểm tra tải phá hủy. Thiết kế cần sử dụng tải làm việc phù hợp và hệ số an toàn theo tiêu chuẩn, hồ sơ kỹ thuật hoặc phương án được phê duyệt.

Chọn theo kích thước và bước ren

Trước khi mua ty ren bát chuồn số lượng lớn, nên lấy mẫu để kiểm tra:

• Đường kính ngoài.
• Đường kính lõi.
• Bước ren.
• Khối lượng trên mét.
• Độ thẳng của thanh.
• Khả năng vặn bát trên toàn chiều dài.
• Độ rơ giữa bát và ty.
• Bề mặt chân ren.

Nếu công trình đã có sẵn ty hoặc bát chuồn, nên gửi mẫu thực tế cho nhà cung cấp. Chỉ gửi thông tin “D16” đôi khi chưa đủ để xác định tính tương thích.

Chọn theo môi trường thi công

Môi trường sử dụng ảnh hưởng trực tiếp đến khả năng ăn mòn và số lần tái sử dụng.

Các yếu tố cần xem xét gồm:

• Công trình trong nhà hay ngoài trời.
• Khu vực ven biển.
• Mức độ tiếp xúc với nước.
• Thời gian lưu kho.
• Khả năng vệ sinh sau mỗi lần tháo.
• Điều kiện bảo quản tại công trường.
• Số chu kỳ dự kiến sử dụng.

Hàng đen hay mạ đồng?

Hàng đen phù hợp khi:

• Công trình thi công trong thời gian ngắn.
• Sản phẩm được vệ sinh và bảo quản tốt.
• Yêu cầu tối ưu chi phí đầu tư.
• Môi trường không quá ăn mòn.

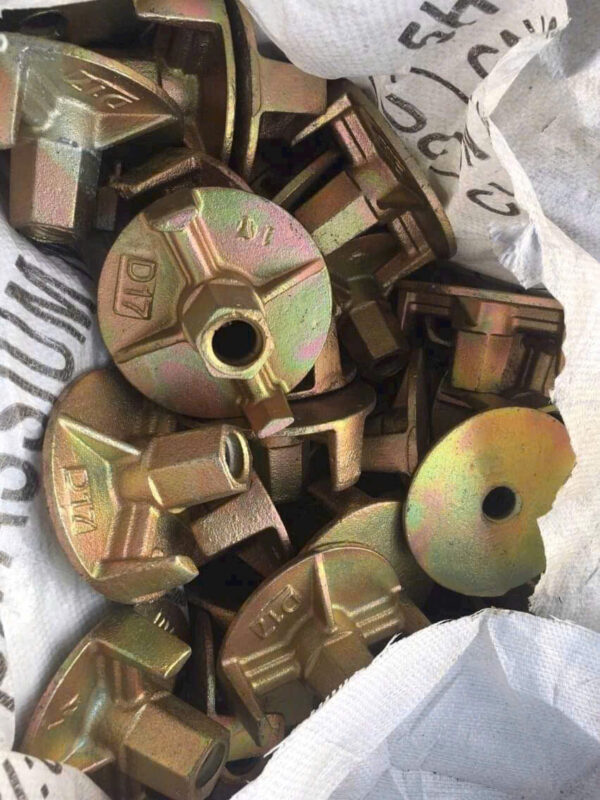

Hàng mạ đồng đáng cân nhắc khi:

• Làm việc ngoài trời.
• Công trường có độ ẩm cao.
• Cần lưu kho dài ngày.
• Nhà thầu dự kiến tái sử dụng nhiều lần.
• Cần bề mặt sạch và dễ nhận diện hơn.

Mạ đồng không loại bỏ hoàn toàn nguy cơ ăn mòn. Ty vẫn cần được vệ sinh, xếp trên giá kê và hạn chế tiếp xúc trực tiếp với nước hoặc đất.

Có nên tái sử dụng không?

Ty ren bát chuồn có thể được tái sử dụng khi còn đáp ứng yêu cầu kỹ thuật.

Trước mỗi chu kỳ cần loại bỏ sản phẩm có dấu hiệu:

• Cong rõ rệt.
• Mất ren.
• Trượt ren.
• Nứt bát chuồn.
• Cánh chuồn biến dạng.
• Gỉ sâu hoặc rỗ bề mặt.
• Mòn không đều.
• Từng chịu va đập mạnh.
• Không xác định được hệ ren.

Sau khi tháo, nên:

1. Vệ sinh bê tông và vữa bám.
2. Kiểm tra ty bằng bát mẫu đồng bộ.
3. Phân loại sản phẩm đạt và không đạt.
4. Bôi lớp bảo vệ phù hợp nếu cần.
5. Xếp trên giá kê, tránh tiếp xúc với nền ẩm.
6. Không trộn lẫn D12, ty ren bát chuồn D16 và D17 trong cùng một bó không có nhãn.

Số lần tái sử dụng không nên được ấn định bằng một con số chung. Điều kiện thực tế của từng thanh quan trọng hơn số chu kỳ đã sử dụng.
